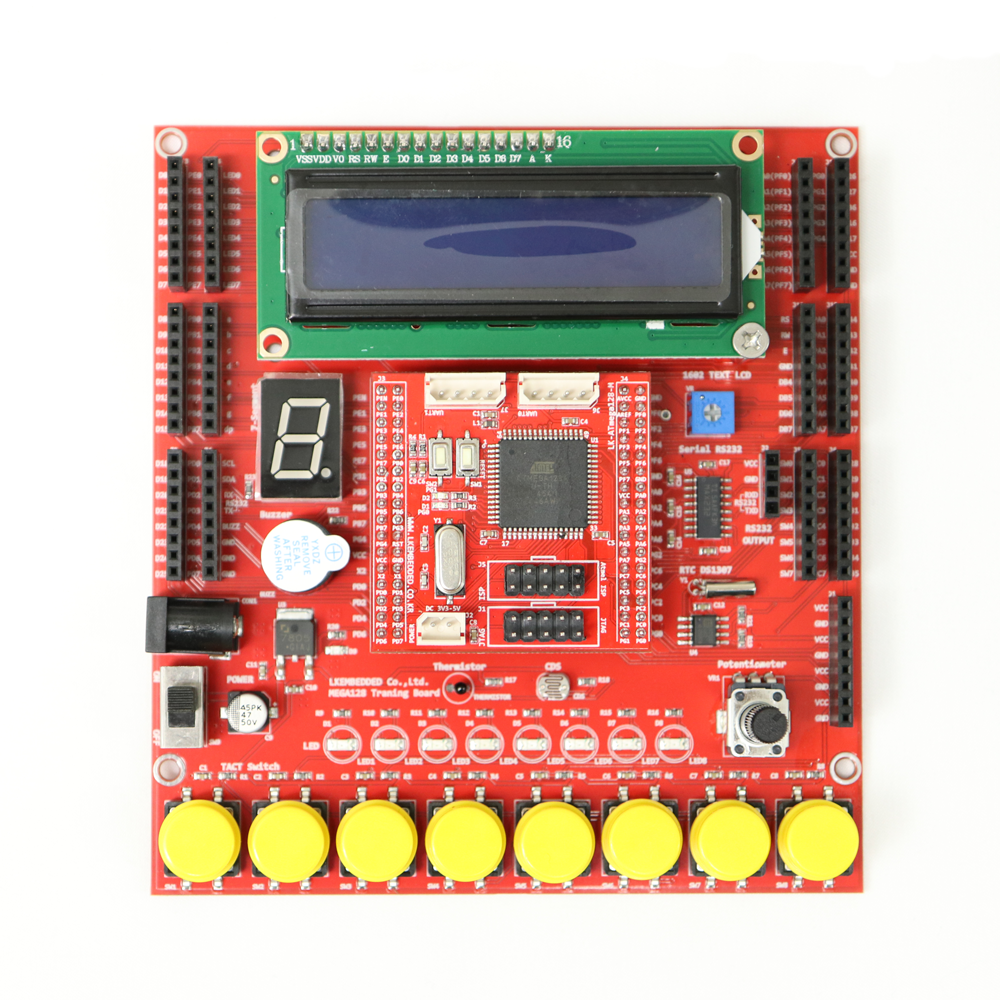

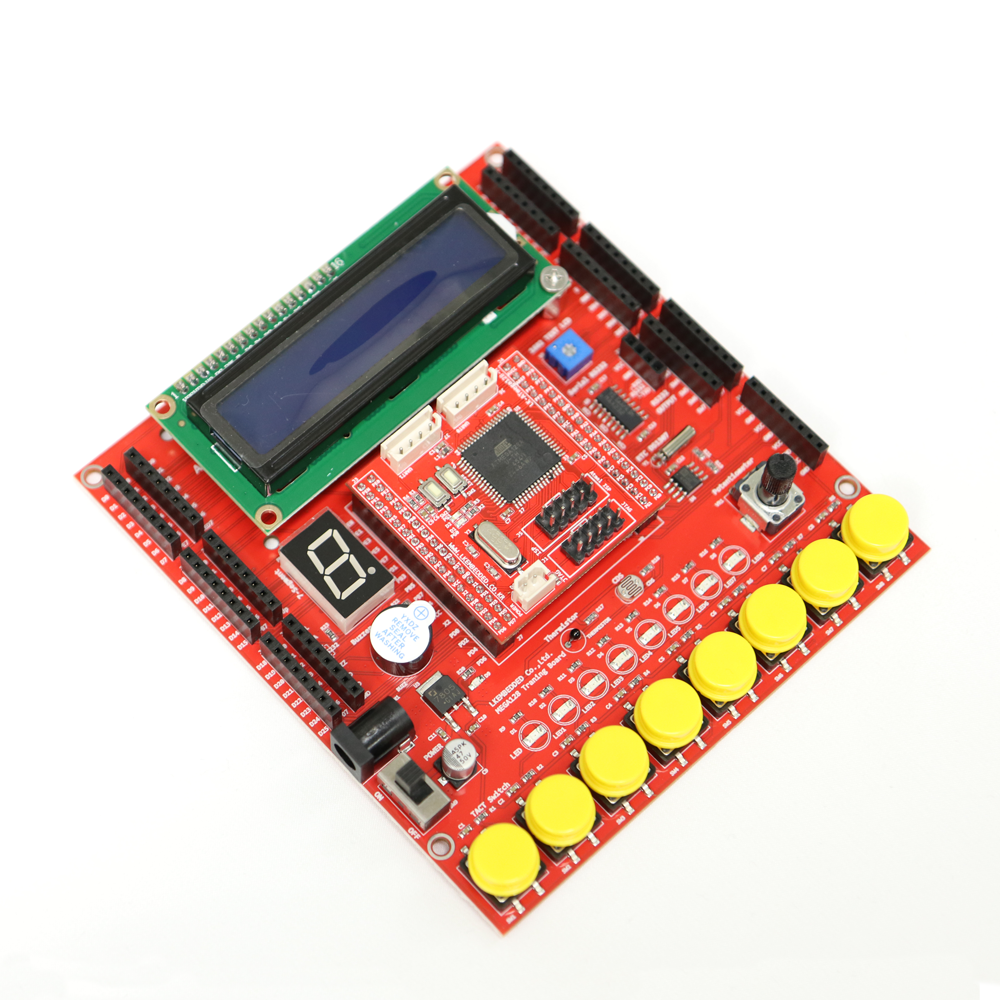

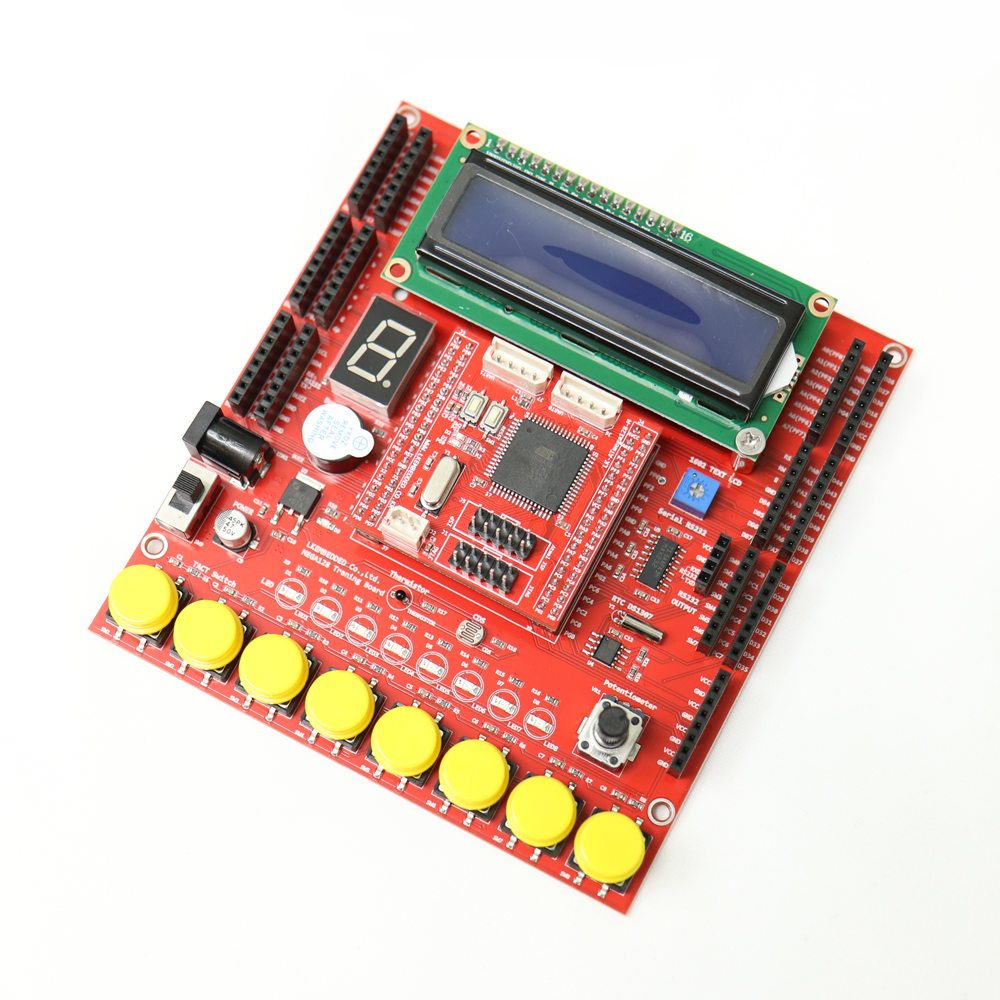

• MEGA128 트레이닝 보드

메가128 트레이닝 보드는 ATmega128 MCU를 기반으로 다양한 입출력 장치와 센서, 통신 인터페이스를 하나의 보드에 통합한 AVR 실습용 개발 플랫폼이다.
16x2 LCD, 7세그먼트 LED, LED 출력, 스위치 입력, 부저, 가변저항, 조도/온도센서, RS232, RTC, ISP/JTAG 다운로드 및 디버깅 기능을 지원하여, 별도의 추가 회로 없이도 임베디드 시스템의 핵심 기능을 폭넓게 실습할 수 있다.
기초적인 GPIO 제어부터 ADC, UART, 인터럽트, 타이머, 센서 응용까지 단계별 학습이 가능하여, 교육기관, 연구실, 임베디드 입문자 및 AVR 기반 펌웨어 개발자에게 적합한 트레이닝 보드이다.

• ATmega128 기반의 실습·교육용 임베디드 플랫폼

본 보드는 AVR 계열의 8비트 마이크로컨트롤러인 ATmega128을 기반으로 설계된 트레이닝 플랫폼으로, 마이크로컨트롤러의 내부 구조와 주변장치 제어 원리를 실제 하드웨어 환경에서 학습할 수 있도록 구성되었다.

• 디지털 및 아날로그 입출력 실습을 위한 통합 하드웨어 구성

보드에는 16x2 문자 LCD, 7세그먼트 LED, LED 출력부, 스위치 입력부, 부저, 가변저항, 조도센서(CDS), 온도센서(NTC) 등이 통합되어 있어, 디지털 입출력 제어뿐 아니라 아날로그 신호 획득 및 센서 기반 응용 실습까지 폭넓게 수행할 수 있다.

• AVR 핵심 기능에 대한 단계적 실험 및 검증 가능

GPIO 제어, 타이머/카운터, 외부 및 내부 인터럽트, ADC 변환, UART 기반 직렬통신 등 ATmega128의 주요 기능을 체계적으로 학습할 수 있으며, 기초 실습부터 응용 실험까지 연계 가능한 교육 환경을 제공한다.

• 포트 구조 이해를 고려한 인터페이스 배치

ATmega128의 주요 포트가 외부로 확장되어 있어 각 포트의 기능적 역할과 하드웨어 연결 구조를 직관적으로 확인할 수 있으며, 레지스터 기반 제어와 포트 매핑에 대한 이해를 높이는 데 유리하다.

• 통신 및 주변장치 연동 실습 지원

RS232 통신 포트를 통해 마이크로컨트롤러와 외부 시스템 간의 데이터 송수신 구조를 실습할 수 있으며, 임베디드 시스템에서 요구되는 기본적인 통신 프로토콜 구현 및 검증에 활용할 수 있다.

• 프로그램 다운로드 및 디버깅 환경 지원

ISP 및 JTAG 인터페이스를 지원함으로써 코드 다운로드뿐 아니라 디버깅 기반의 개발 절차를 수행할 수 있다. 이에 따라 단순한 기능 구현을 넘어, 펌웨어 검증 및 오류 분석 과정까지 포함한 실습이 가능하다.

• 실험 효율성을 고려한 통합형 보드 구조

다양한 실습 요소가 하나의 보드에 집적되어 있어 별도의 외부 회로 구성 없이도 반복적이고 안정적인 실험이 가능하며, 교육 현장이나 연구실 환경에서 높은 활용성을 제공한다.

• 기초 교육부터 응용 학습까지 확장 가능한 플랫폼

본 제품은 마이크로컨트롤러 입문자를 위한 기초 교육뿐 아니라, 센서 인터페이스, 신호 처리, 통신 제어, 실시간 제어 응용 등 보다 심화된 학습 단계로의 확장이 가능하도록 설계되었다.

ATmega128 메인코어

• AVR 시리즈 8비트 마이크로컨트롤러(MCU) 탑재
• 동작클럭(발진주파수): 16MHz 외부 크리스탈 사용
• 128KByte 플래시(Flash) 기반 프로그램 메모리 내장
• 4KByte 내부 데이터 SRAM
• 4KByte EEPROM
• 8, 16비트 타이머/카운터 2개
• 10비트 A/D 컨버터 내장
• 2선식 직렬 인터페이스 I2C(Two Wire Interface)
• 2개의 시리얼 통신 기능(USART), 마스터/슬레이브 SPI 통신 지원
• 외부/내부 인터럽트, 프로그래밍 및 디버깅 가능한 JTAG 인터페이스
• 6가지의 저전력 모드, 디지털 입출력(VCC) 허용 전압 약 4.5V ~ 5.5V
• ISP(In-System Programming) 프로그램 다운로드 및 JTAG 디버깅 지원
• AVRISP, ISP 방식, JTAG ICE 방식의 회로분석 / 프로그램 다운로드 및 디버깅 지원

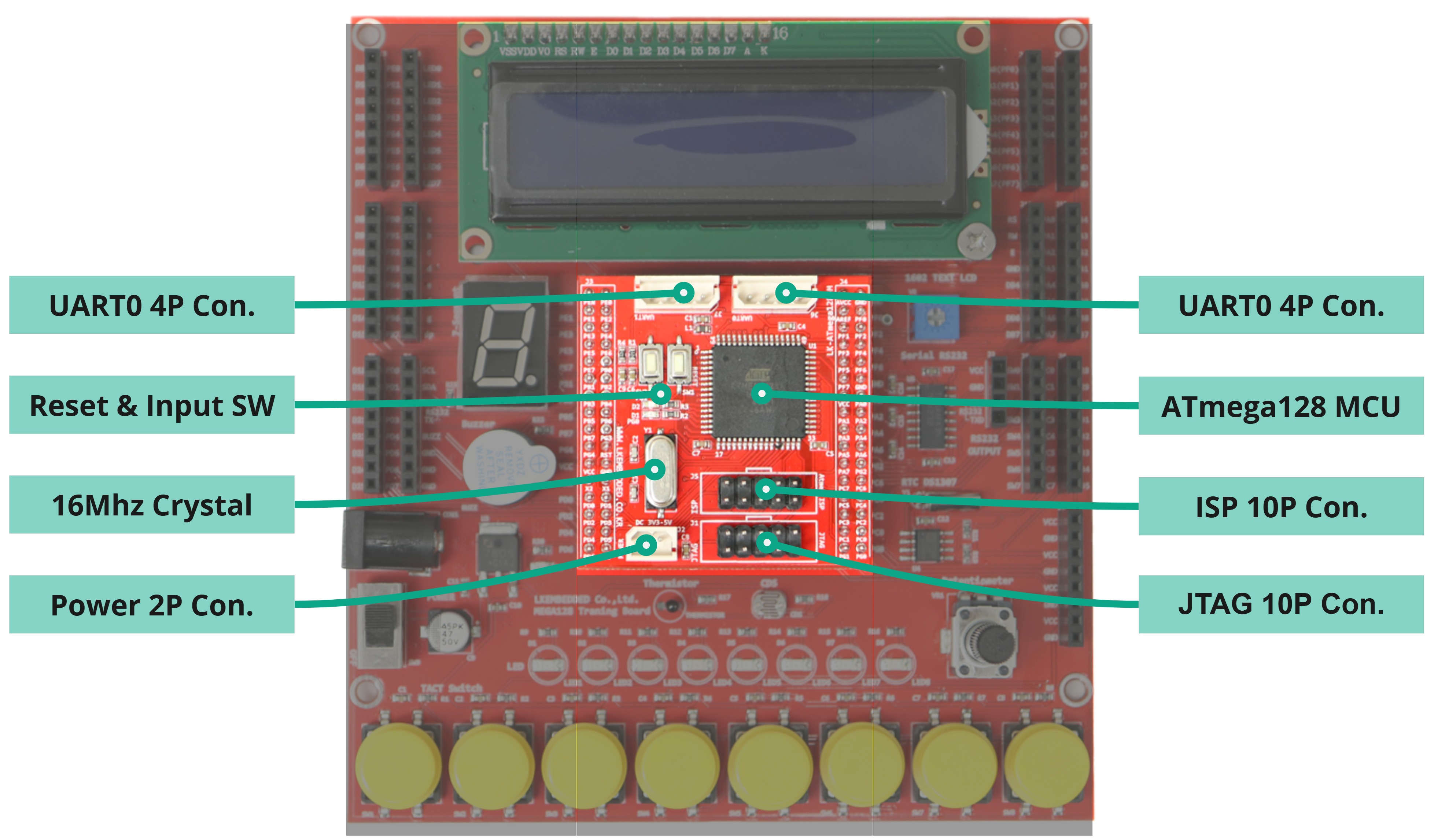

Fig 1. ATmega128 코어부 하드웨어

메인보드

• 입출력(I/O)

• 고휘도 출력 LED 8개
• 택트 스위치 8개
• 액티브 부저

• 디스플레이

• 16x2 텍스트 LCD 모듈
• 다이나믹 7세그먼트 LED 내장

• 센서 (아날로그 전압 출력 타입)

• 조도센서
• NTC 10K 온도 센서
• 가변저항 VR 10K

• I2C 통신 인터페이스 — 리얼타임클럭(Real Time Clock) DS1307

• AD컨버터

• 10비트 분해능을 가진 A/D 컨버터 내장
• DC 5V 기준전압(Reference Voltage) 설정 가능
• 5채널 외부 아날로그 신호 입력 가능

• RS232 통신

• MAXIM사의 MAX232C가 내장
• 표준 RS232 통신 핀배열에 맞게 1x4 핀헤더 커넥터로 구성

• 전원

• 7805 리니어 레귤레이터가 내장되어 리플이 적고 효율이 우수한 전원 회로 구성

• 확장포트

• PORTA, PORTB, PORTC, PORTD, PORTE, PORTF, PORTG 입출력 핀을 아두이노형 커넥터에 핀배열 시켜 외부확장 모듈과의 연결 시 간편함을 제공

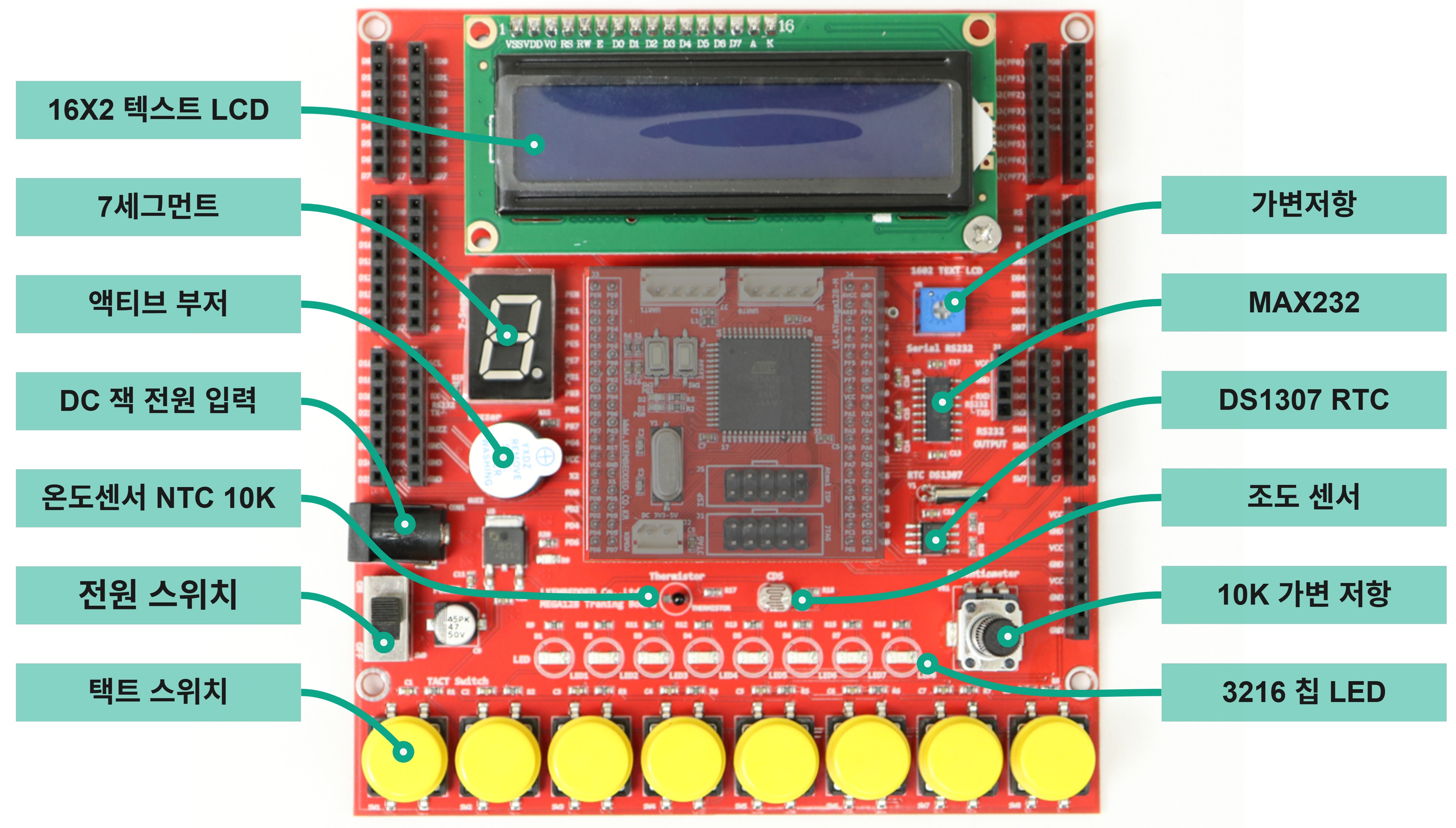

Fig 2. 메인보드 하드웨어

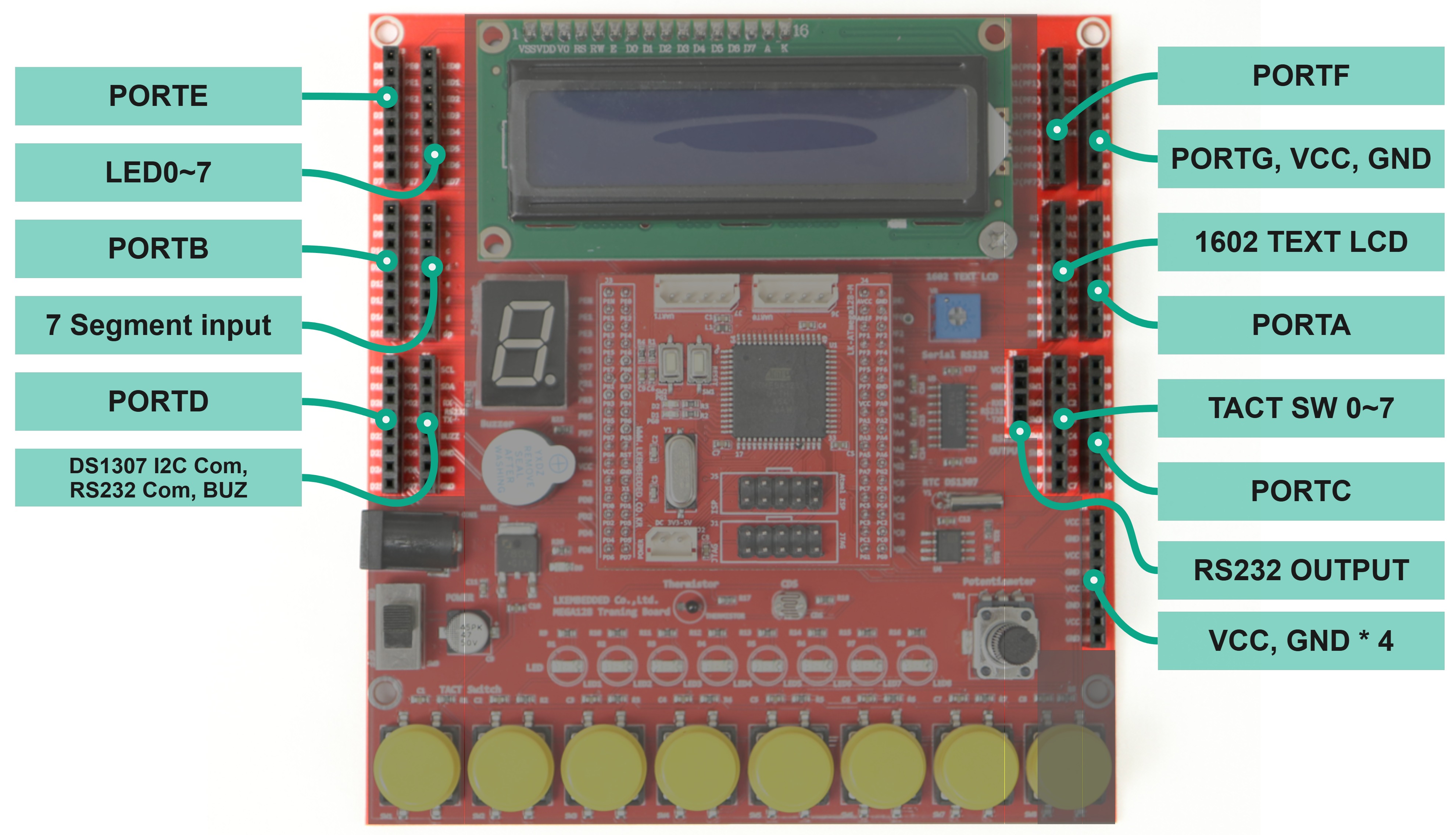

Fig 3. 메인보드 확장 커넥터

• MEGA128 트레이닝 보드 * 1pcs

기본 제공 품목은 MEGA128 트레이닝 보드 본체입니다. 그 외 USB AVRISP mk2 프로그래머, USB AVR JTAGICE 디버거, 9V SMPS 직류전원장치는 기본 포함 품목이 아니며, 옵션 선택 시 추가 구매하실 수 있습니다.
