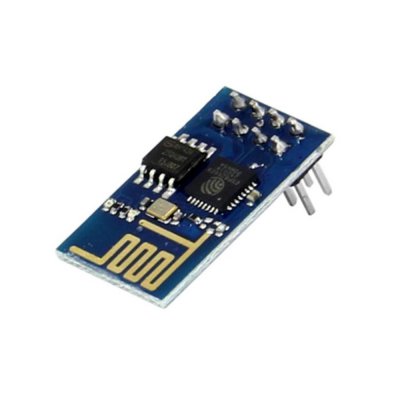

- 아두이노 와이파이 ESP8266 WIFI ESP-01

- 3.3V 파워 서플라이가 필요하다(3.3V 로직)

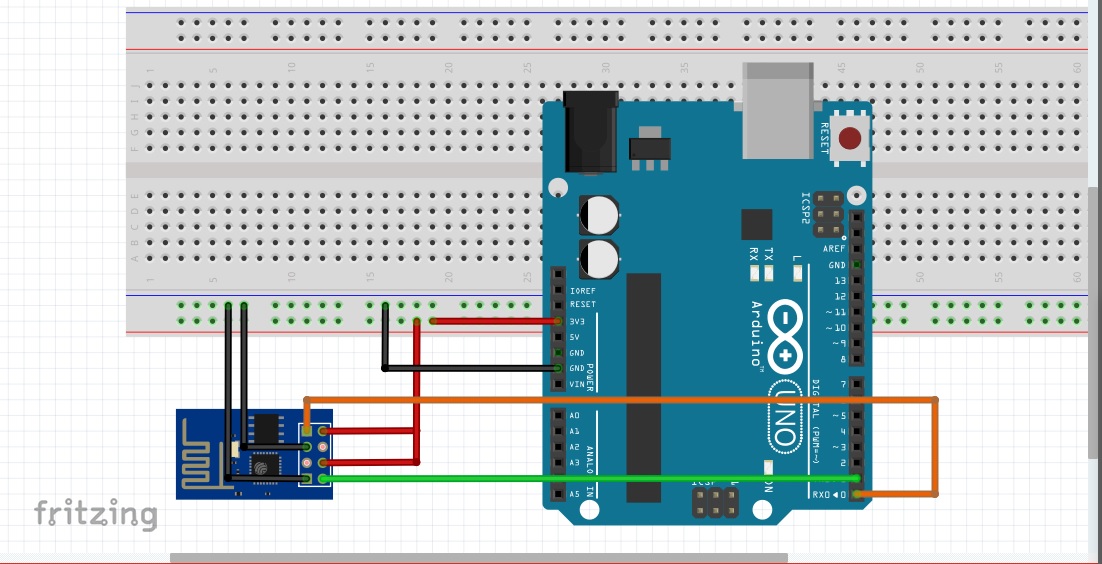

- 5V 아두이노 RX, TX 연결시 고장이 발생할 수 있으니
- logic level 컨버터나 3.3V 아두이노(Arduino Due,Pro Mini 등)를 사용해야 한다.
- 이 모듈이 사용하는 전류는 약 300mA정도이다.
- 고집적으로 외부 회로를 최소화 했으며 front-end 모듈을 포함하고 최소한의 PCB 공간 점유를 위해 디자인 되었다.

- SDIO 2.0, SPI, UART
- 32-핀 QFN 패키지
- RF 스위치, balun, 24dBm PA, DCXO, PMU 내장
- RISC 프로세서, 메모리, 외부 메모리 인터페이스 내장
- MAC/baseband 프로세서 내장
- 고기능성 오디오 어플리케이션과 인터페이스를 위한 I2S
- 모든 내부 전원공급을 위한 low-dropout linear regulator 내장
- 적절한 spurious-free clock generation 아키텍쳐
- WEP, TKIP, AES, WAPI engine 내장

- 가로(길이): 약 24.8mm

- 세로(폭): 약 14.3mm

- 높이(두께): 약 11.5mm (핀 헤더 포함 시)

- 아두이노 와이파이 ESP8266 WIFI ESP-01 * 1pcs

- 802.11 b/g/n
- Wi-Fi Direct (P2P), soft-AP
- TCP/IP 프로토콜 내장
- TR switch, balun, LNA, power amplifier and matching network 내장
- PLLs, regulators, DCXO and power management units 내장
- +19.5dBm 출력 파워 802.11b 모드
- 스위치 off 누설 전류 10uA이하
- application processor로 사용될수 있는 low power 32-bit CPU내장
- SDIO 1.1/2.0, SPI, UART
- STBC, 1×1 MIMO, 2×1 MIMO
- A-MPDU& A-MSDU 집적& 0.4ms guard interval
- Wake up and transmit packets 2ms 이하
- Standby power consumption 1.0mW 이하 (DTIM3)
