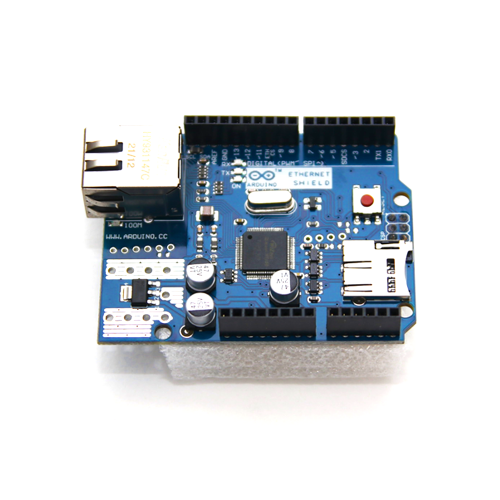

아두이노 이더넷 쉴드 W5100 R3 A08



아두이노 이더넷 쉴드 W5100 R3 제품은 아두이노 위에 꽂아 RJ45 커넥터에 케이블을 연결한 후 몇 가지 간단한 작업을 수행하면 인터넷 연결이 가능합니다.

- Wiznet W5100 이더넷 칩을 기반으로 한 제품으로 TCP와 UDP 네트워크 스택을 지원하며, 4개의 소켓 연결을 동시에 지원합니다.

- 이더넷 W5100을 사용하여 인터넷에 연결하는 스케치를 작성할 수 있으며, 보드상에 Micro SD 카드 슬롯을 탑재하고 있어 네트워크를 지원하는 파일을 저장하는 데 사용됩니다.

- 아두이노 우노와 메가가 호환이 가능하고, 쉴드에서 리셋 컨트롤러를 포함하여 W5100 이더넷 모듈이 전원을 켤 시 적절하게 리셋되는 것을 확인합니다.

- 아두이노는 W5100 및 SD 카드와 SPI 버스를 통해 통신하는데, Duemilanove에서는 11, 12, 13번 핀이며 메가에서는 50, 51, 52 핀입니다.

  두 보드 모두 W5100을 선택하기 위해서는 핀 10번, SD 카드를 선택하기 위해서는 핀 4번이 사용됩니다. 이 핀들은 범용 I/O로 사용될 수 없고, 메가에서는 하드웨어 SS핀 53번은 W5100이나 SD 카드를 선택하기 위해 사용될 수 없으며 반드시 Output으로 사용되어야 합니다.

  그렇지 않으면 SPI 인터페이스는 작동하지 않습니다.







- 모델명 : LK-Ethernet-A8

- W5100 인터넷 칩 내장

- 100Mbps 속도

- IP/TCP/UDP 하드웨어 스택 제공

- RJ45 표준 소켓 내장

- SD 카드 슬롯 내장

- 상태 확인용 LED 내장 (LINK / TX / RX / COLL / 연결속도 / 전원)

- 리셋 버튼 내장

- 전용 레귤레이터 내장

- 아두이노 우노 R3와 스케치 IDE 사용 시 W5100 쉴드 및 모듈은 기본 라이브러리 포함

- SD 파일 시스템 예제도 스케치 기본 라이브러리 포함



- 외형 크기 : 약 68.6 × 53.4 mm





1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
// 아두이노 기본 라이브러리 제공
// DhcpAddressPrinter - 동적IP 할당

#include
#include

// Enter a MAC address for your controller below.
// Newer Ethernet shields have a MAC address printed on a sticker on the shield
byte mac[] = { 0x00, 0xAA, 0xBB, 0xCC, 0xDE, 0x02 };

// Initialize the Ethernet client library
// with the IP address and port of the server
// that you want to connect to (port 80 is default for HTTP):
EthernetClient client;

void setup() {
  // Open serial communications and wait for port to open:
  Serial.begin(9600);
  // this check is only needed on the Leonardo:
  while (!Serial) {
    ; // wait for serial port to connect. Needed for native USB port only
  }
  // start the Ethernet connection:
  if (Ethernet.begin(mac) == 0) {
    Serial.println("Failed to configure Ethernet using DHCP");
    // no point in carrying on, so do nothing forevermore:
    for (;;)
      ;
  }
  // print your local IP address:
  printIPAddress();
}

void loop() {
  switch (Ethernet.maintain()) {
    case 1:
      // renewed fail
      Serial.println("Error: renewed fail");
      break;
    case 2:
      // renewed success
      Serial.println("Renewed success");
      // print your local IP address:
      printIPAddress();
      break;
    case 3:
      // rebind fail
      Serial.println("Error: rebind fail");
      break;
    case 4:
      // rebind success
      Serial.println("Rebind success");
      // print your local IP address:
      printIPAddress();
      break;
    default:
      // nothing happened
      break;
  }
}
cs
