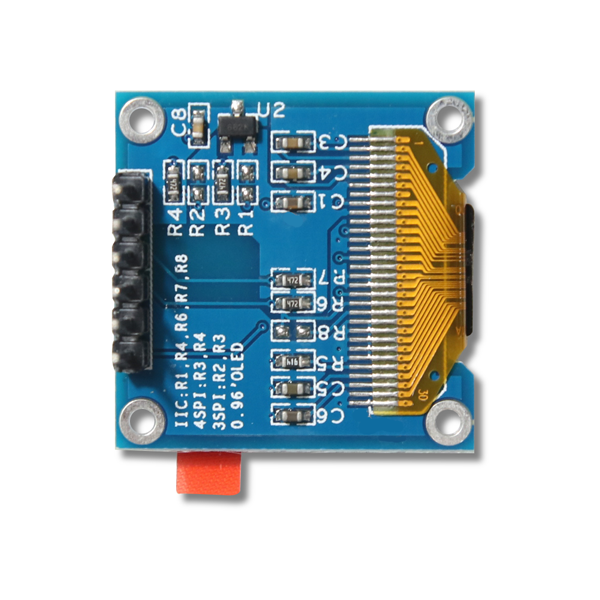

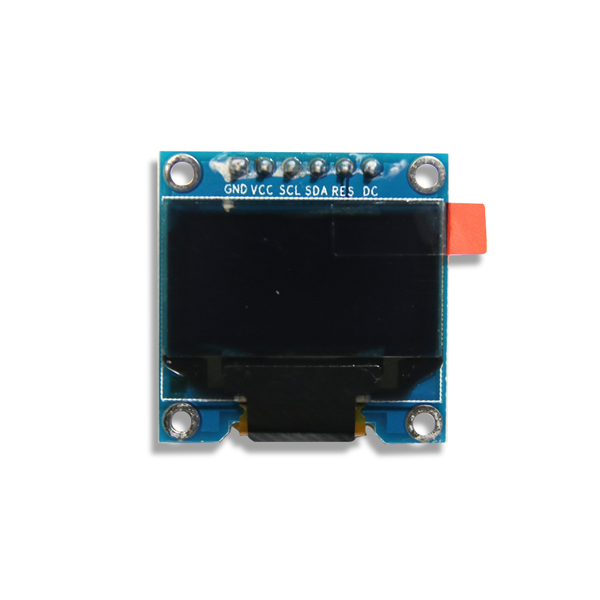

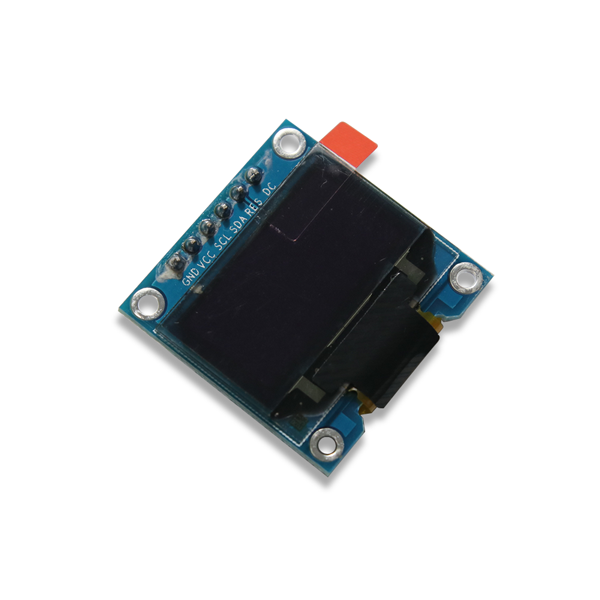

- 아두이노 OLED 0.96인치 128x64 SPI 6핀 A37

- SPI 인터페이스를 이용한 OLED 모듈

- 작동전압 3.3V - 5V 아두이노 VCC 를 사용가능

- OLED 색상은 검정 바탕에 파란 화면

- OLED란, 유기 발광 다이오드 또는 유기EL이라고 하고, 형광성 유기 화합물에 전류가 흐르면 빛을 내는 전계 발광현상을 이용하여 스스로 빛을 내는 자체 발광형 유기물질

- OLED의 장점은 낮은 전압 구동과 시야각이 넓고 (옆에서 봐도 잔상이 남지 않음) 제조 공정이 간단하여 가격이 저렴하며 좋은 화질을 가지고 있음

해상도           128 * 64

시야각           160°

구동전압        3V ~ 5V DC

사용온도        -30 ℃ ~ 70 ℃

드라이버IC     SSD1306

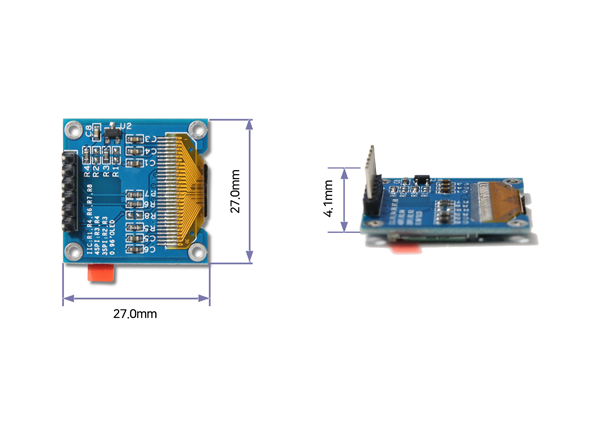

- PCB사이즈     27.0mm X 27.0mm X 4.1mm

- 아두이노 OLED 0.96인치 128x64 SPI 6핀 A37 * 1개

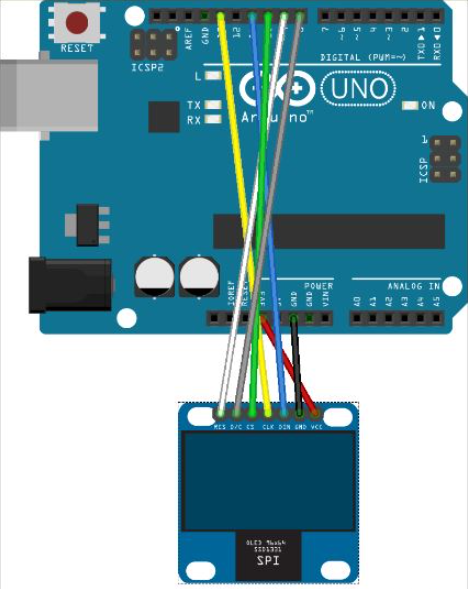

/* HelloWorld.ino "Hello World" version for U8x8 API Universal 8bit Graphics Library (https://github.com/olikraus/u8g2/) */ #include  #include  #ifdef U8X8_HAVE_HW_SPI #include  #endif /* -scl --> pin 13 -sda --> pin 11 -res --> pin 8 -dc --> pin 9 -Vcc --> 3.3V -Gnd --> GND */ U8X8_SSD1306_128X64_NONAME_4W_SW_SPI u8x8(/*clock=*/ 13, /*data=*/ 11, /*cs=*/ U8X8_PIN_NONE, /*dc=*/ 9, /*reset=*/ 8); void setup(void) { u8x8.begin(); u8x8.setPowerSave(0); } void loop(void) { u8x8.setFont(u8x8_font_chroma48medium8_r); u8x8.drawString(0, 1, "Hello World!"); u8x8.drawString(0, 3, "LKEMBEDDED"); u8x8.drawString(0, 5, "OLED 0.96 128x64"); u8x8.drawString(0, 6, "A37 Product"); u8x8.refreshDisplay(); // only required for SSD1606/7 delay(2000); }
