상품상세정보

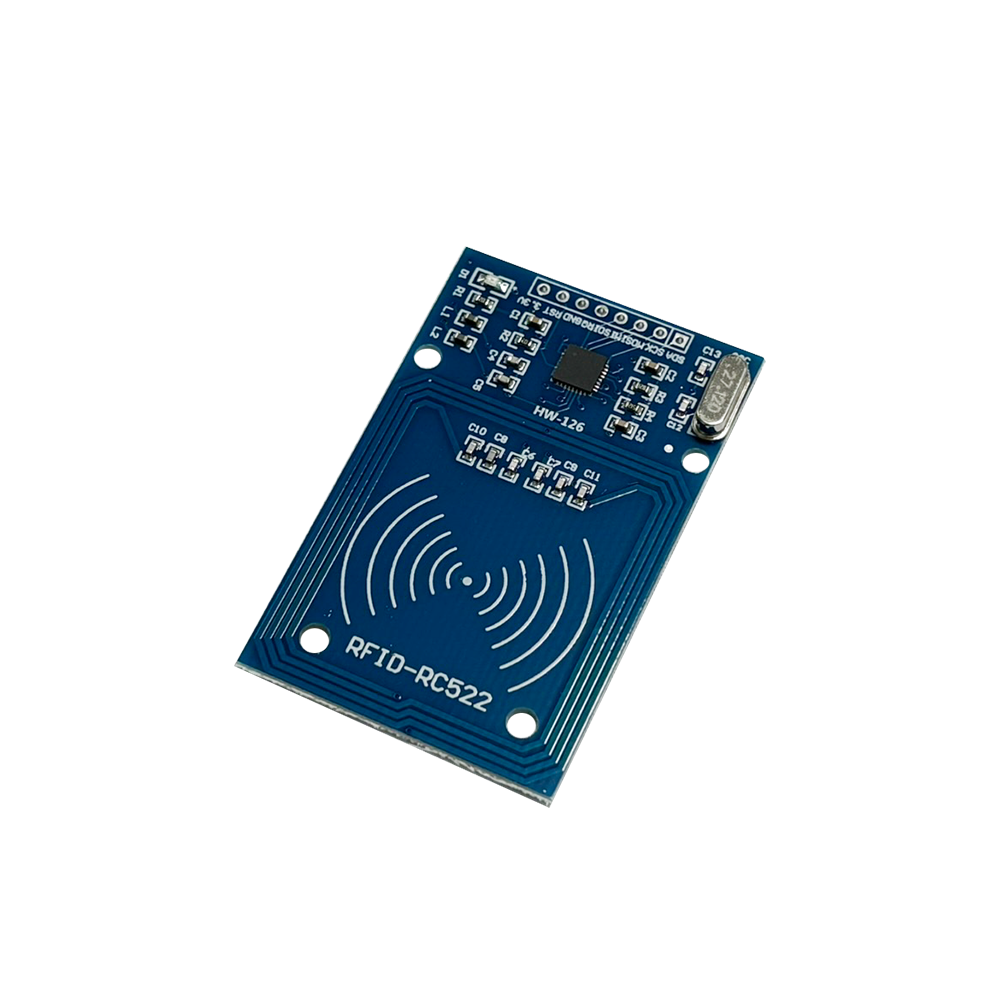

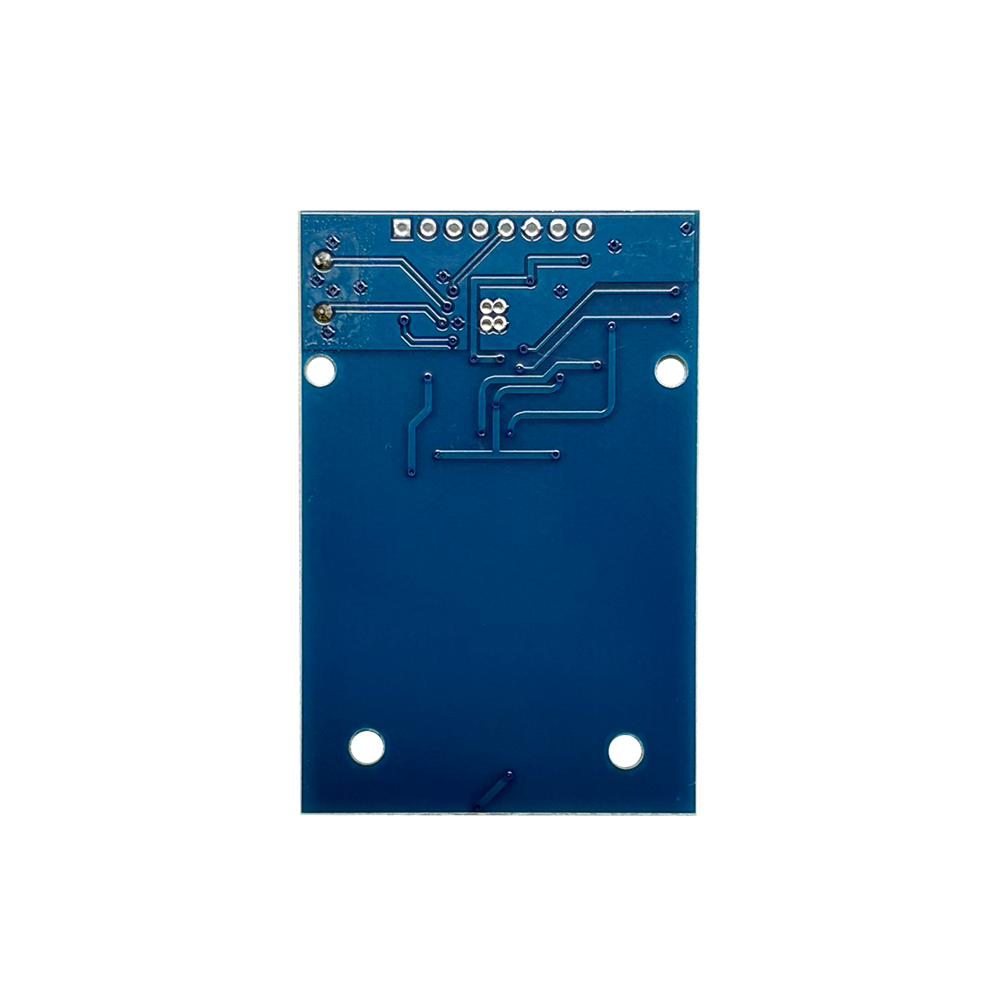

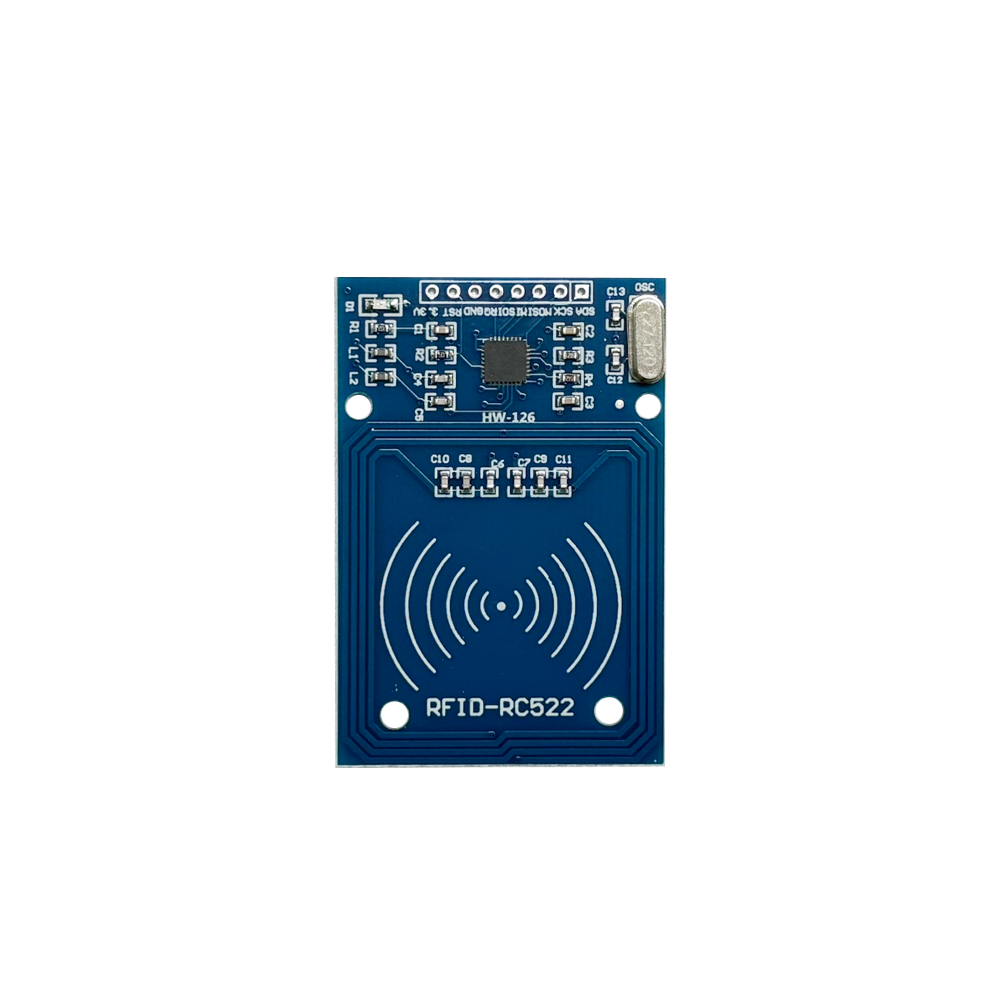

- 아두이노 RF 키트 RFID RC522 B78

- 13.56MHz의 비접촉 카드 리더

- 아두이노와 연결하여 RFID를 실습할 수 있는 모듈

- 제공된 카드와 키 체인 말고도 일반 교통카드와 핸드폰의 NFC의 아이디 또한 읽어오는 것도 가능

- 아두이노, 라즈베리파이, 갈릴레오 시리즈 보드에서 구동가능

- LK임베디드社 AVR, PIC, ARM, FPGA 확장보드를 이용하여 제어가능

- 동작 전압 : DC 3.3V

- 동작 전류 : 13mA ~ 26mA

- 대기 전류 : 80uA이하

- 피크 전류 : 30mA이하

- 주파수 : 13.56MHz

- 동작 온도 : -20 ~ +80 ℃

- 크기 : 40mm X 60mm

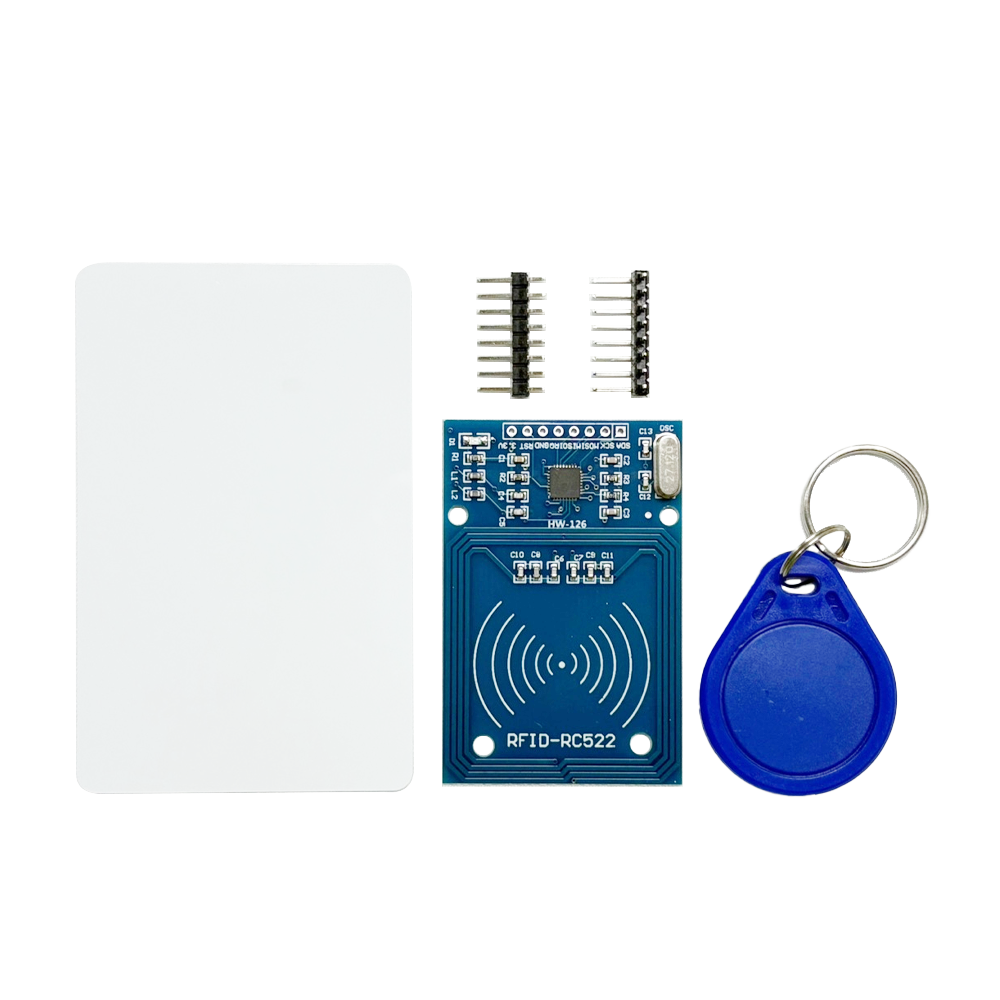

- 522RFID Radio Frequency IC Card Induction Module(RFID 카드리더) * 1pcs

- S50 Fundan Card(화이트카드) * 1pcs

- Key Chain(키체인 모듈) * 1pcs

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57

// LK임베디드

#include <SPI.h>
#include <MFRC522.h>

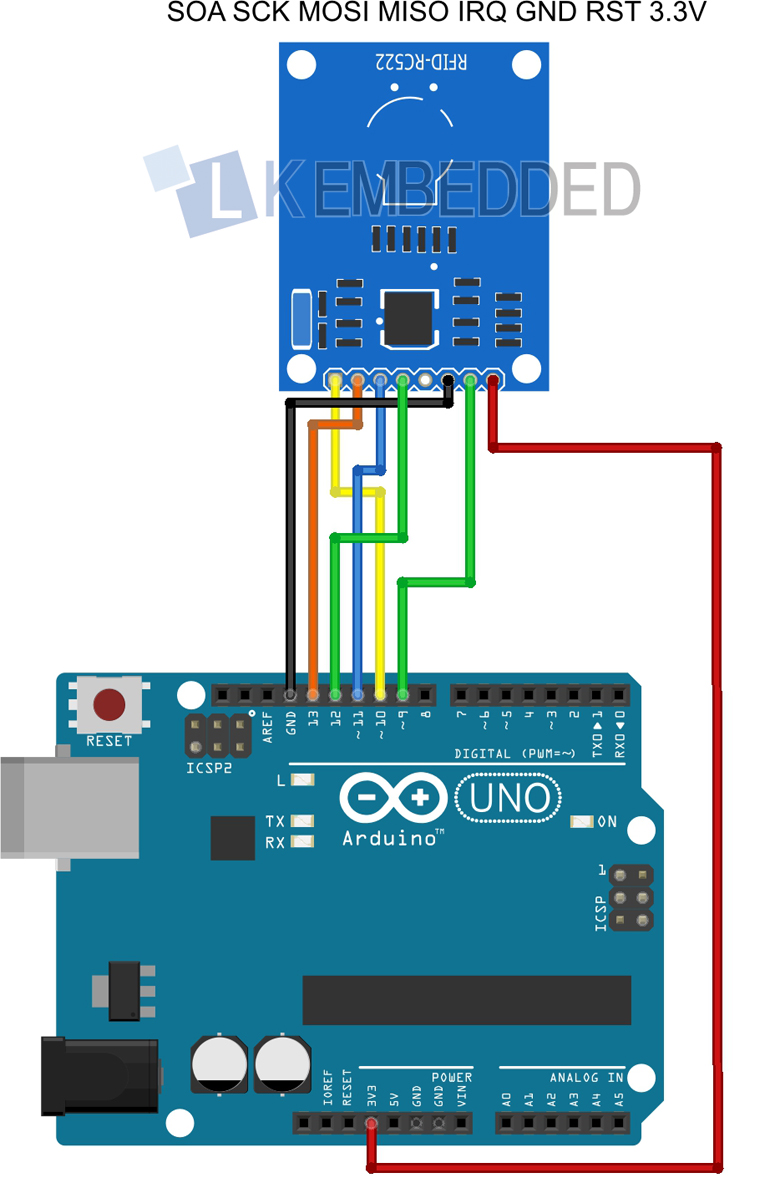

#define RST_PIN 9   // RST 핀: 아두이노 D9
#define SS_PIN 10   // SDA(SS) 핀: 아두이노 D10

MFRC522 mfrc522(SS_PIN, RST_PIN); // RFID 모듈 인스턴스 생성

void setup() {
    // 초기화
    Serial.begin(9600);      // 시리얼 통신 속도 설정
    while (!Serial);         // 시리얼 통신 준비 대기

    SPI.begin();             // SPI 초기화
    mfrc522.PCD_Init();      // RFID 모듈 초기화

    ShowReaderDetails();     // 모듈 정보 출력
    Serial.println(F("Scan PICC to see UID, type, and data blocks..."));
}

// UID를 읽어온다.
// 카드, 카드 키, 휴대폰, 교통카드 등 인식 가능
void loop() {
    // 새 카드가 인식되지 않으면 종료
    if (!mfrc522.PICC_IsNewCardPresent()) {
        return;
    }

    // 카드 정보 읽기 실패 시 종료
    if (!mfrc522.PICC_ReadCardSerial()) {
        return;
    }

    // 카드 UID 출력
    mfrc522.UID_Print(&(mfrc522.uid));

    delay(500); // 0.5초 딜레이
}

void ShowReaderDetails() {
    // RFID 모듈 소프트웨어 버전 확인
    byte v = mfrc522.PCD_ReadRegister(mfrc522.VersionReg);

    Serial.print(F("MFRC522 Software Version: 0x"));
    Serial.print(v, HEX);

    if (v == 0x91) {
        Serial.print(F(" = v1.0"));
    } else if (v == 0x92) {
        Serial.print(F(" = v2.0"));
    } else {
        Serial.print(F(" (unknown)"));
    }
}

Colored by Color Scripter

cs
