아두이노 센서 MPU-6050 3축 자이로 가속도 B125

총 상품금액 (VAT 미포함)

총 할인금액

총 합계금액(VAT 포함)

관련상품
상품상세정보
관련자료
배송/교환/반품안내
상품후기 (5)
상품문의 (0)

상품상세정보

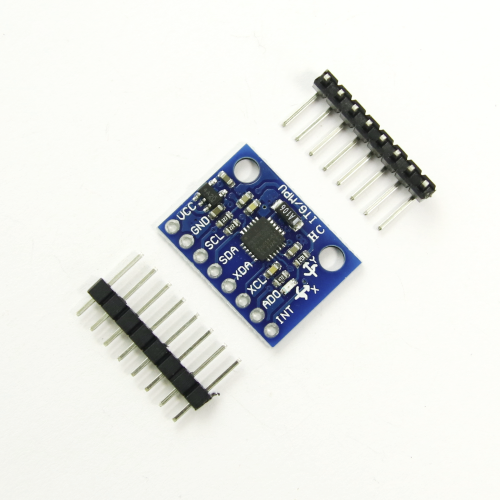

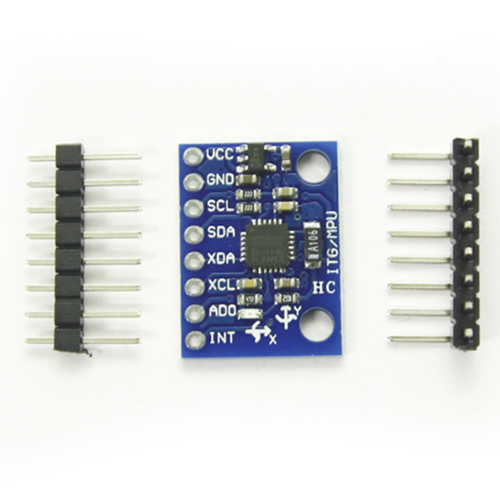

- 아두이노 센서 MPU-6050 3축 자이로 가속도 B125

- 3축 자이로, 3축 가속도, 온도센서 조합인 MPU-6050 내장한 모듈
- 3축 자이로 센서와 3축 가속도 센서를 이용해 각도의 정보를 얻을 수 있음
- 온도센서로 온도 값 확인 가능
- Robot 자동화 시스템, GPS, 게임 등 다양한 용도로 활용 가능
- 아두이노 스케치 라이브러리 지원
- 아두이노, 라즈베리파이, 갈릴레오 시리즈 보드에서 구동 가능
- LK임베디드社 AVR, PIC, ARM, FPGA 확장보드를 이용하여 제어 가능

- 동작 전압 3~5V
- 자이로 센서 범위±250, 500, 1000, 2000
- 가속도 센서 범위±2,±4,±8,±16G
- 핀 간격 2.54mm

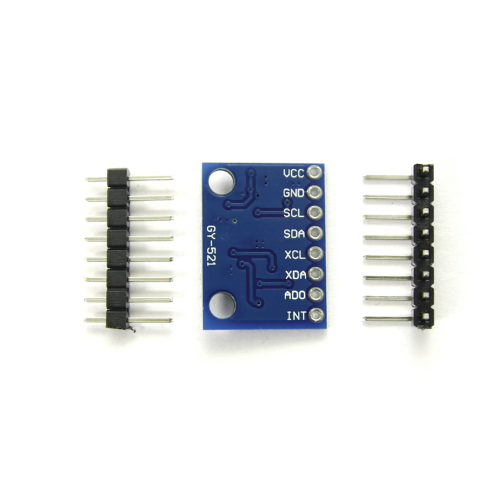

- 8핀 구성 VCC, GND, SCL, SDA, XDA. XCL, ADO, INT

- 아두이노 센서 MPU-6050 3축 자이로 가속도 * 1pcs

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
/*I2C 통신을 위해 Wire.h 헤더 파일을 include 한다.*/
#include <Wire.h>

const int MPU_addr=0x68;
// I2C address of the MPU-6050
int16_t AcX, AcY, AcZ, Tmp, GyX, GyY, GyZ;

void setup()             // 초기화
{
    Wire.begin();
    Wire.beginTransmission(MPU_addr);
    Wire.write(0x6B);
    // PWR_MGMT_1 register
    Wire.write(0);
    // set to zero (wakes up the MPU-6050)
    Wire.endTransmission(true);
    Serial.begin(9600);
    // 시리얼 통신 사용, 통신 보레이트 9600bps 설정
}

/* MPU-6050 센서 모듈은 3축(X,Y,Z) 자이로(회전)와 3축 가속도를 측정하며,
   이를 이용하여 각도를 측정할 수 있다.
   측정 된 데이터값은 시리얼통신을 통하여 PC에서 확인 할 수 있다.*/
void loop()             // 무한루프
{
    Wire.beginTransmission(MPU_addr);
    Wire.write(0x3B);
    // starting with register 0x3B (ACCEL_XOUT_H)
    Wire.endTransmission(false);
    Wire.requestFrom(MPU_addr, 14, true);
    // request a total of 14 registers
    AcX = Wire.read()<<8 | Wire.read();
    // 0x3B (ACCEL_XOUT_H) & 0x3C (ACCEL_XOUT_L)
    AcY = Wire.read()<<8 | Wire.read();
    // 0x3D (ACCEL_YOUT_H) & 0x3E (ACCEL_YOUT_L)
    AcZ = Wire.read()<<8 | Wire.read();
    // 0x3F (ACCEL_ZOUT_H) & 0x40 (ACCEL_ZOUT_L)
    Tmp = Wire.read()<<8 | Wire.read();
    // 0x41 (TEMP_OUT_H) & 0x42 (TEMP_OUT_L)
    GyX = Wire.read()<<8 | Wire.read();
    // 0x43 (GYRO_XOUT_H) & 0x44 (GYRO_XOUT_L)
    GyY = Wire.read()<<8 | Wire.read();
    // 0x45 (GYRO_YOUT_H) & 0x46 (GYRO_YOUT_L)
    GyZ = Wire.read()<<8 | Wire.read();
    // 0x47 (GYRO_ZOUT_H) & 0x48 (GYRO_ZOUT_L)
    Serial.println(F("MPU-6050"));
    Serial.print(F("accel x,y,z: "));
    Serial.print("AcX = ");
    Serial.print(AcX);
    // 가속도 X축 값
    Serial.print(" | AcY = ");
    Serial.print(AcY);
    // 가속도 Y축 값
    Serial.print(" | AcZ = ");
    Serial.print(AcZ);
    // 가속도 Z축 값
}

Colored by Color Scripter
cs
