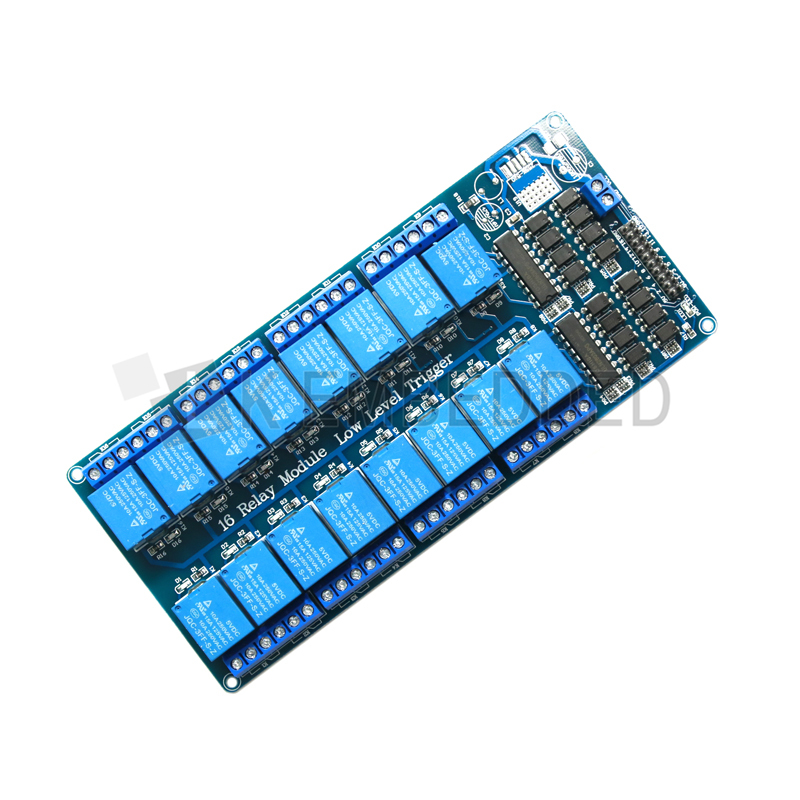

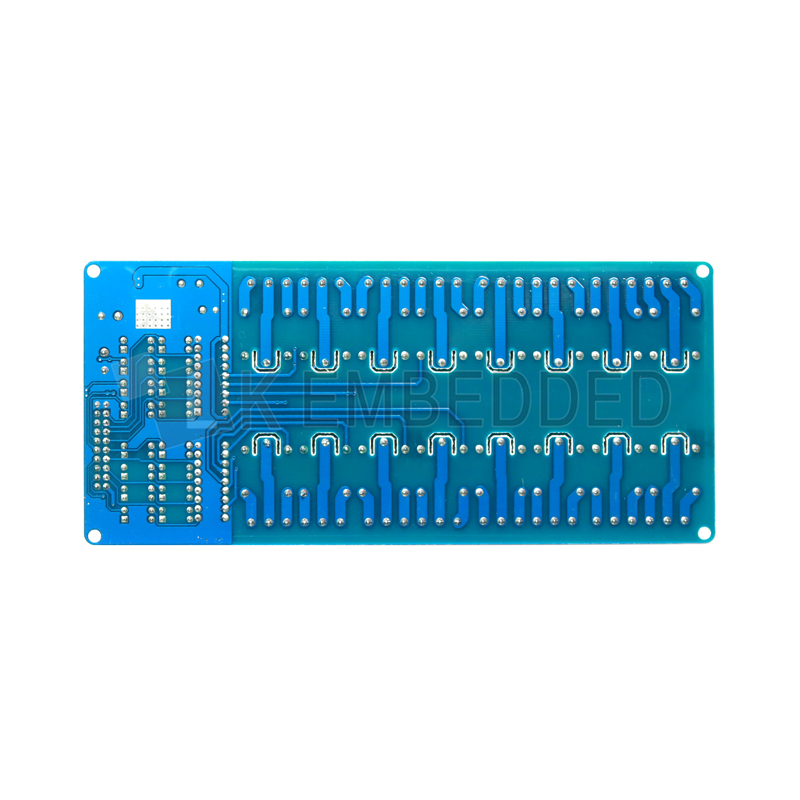

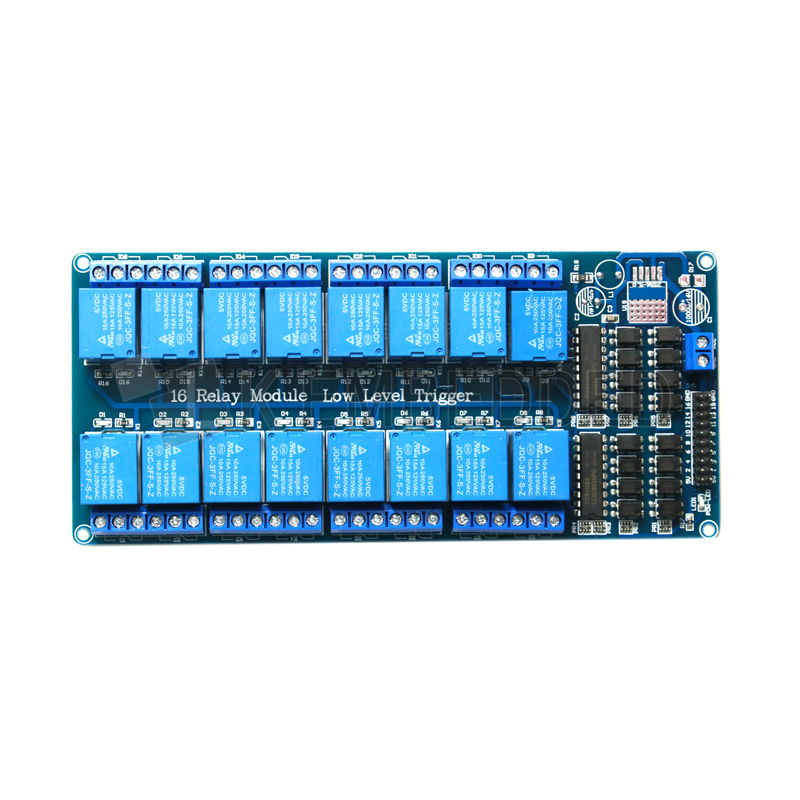

- 아두이노 릴레이 16채널 절연회로 B62

- 국제적인 안전한 기준에 따라서 부하구역과 컨트롤 구역을 독립적으로 구성

- 파란색의 KF301 커넥터는 연결의 편의성을 제공

- 16개의 채널로 구성

- 절연회로 구성

- 아두이노, 라즈베리파이, 갈릴레오 시리즈 보드에서 구동 가능

- LK임베디드社 AVR, PIC, ARM, FPGA 확장보드를 이용하여 제어 가능

-동작전압 5V(컨트롤 전압)

-허용부하 250VAC/110VDC

-허용전력 800VAC/240W

- 아두이노 릴레이 16채널 절연회로 B62 * 1개

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
// Digital Arduino Pin assignments for relay controls
int RelayControl1 = 4;
int RelayControl2 = 5;
int RelayControl3 = 6;
int RelayControl4 = 7;

void setup() {
  Serial.begin(9600); // Initialize serial communication
  // Set relay control pins as output
  pinMode(RelayControl1, OUTPUT);
  pinMode(RelayControl2, OUTPUT);
  pinMode(RelayControl3, OUTPUT);
  pinMode(RelayControl4, OUTPUT);
}

void loop() {
  // Turn on relay 1, then off after delay
  digitalWrite(RelayControl1, HIGH);
  delay(1000);
  digitalWrite(RelayControl1, LOW);

  // Turn on relay 2, then off after delay
  digitalWrite(RelayControl2, HIGH);
  delay(1000);
  digitalWrite(RelayControl2, LOW);

  // Turn on relay 3, then off after delay
  digitalWrite(RelayControl3, HIGH);
  delay(1000);
  digitalWrite(RelayControl3, LOW);

  // Turn on relay 4, then off after delay
  digitalWrite(RelayControl4, HIGH);
  delay(1000);
  digitalWrite(RelayControl4, LOW);

  delay(1000); // Delay between cycles
}
