상품상세정보

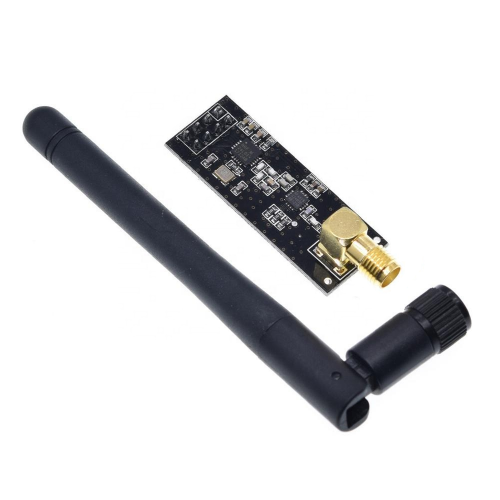

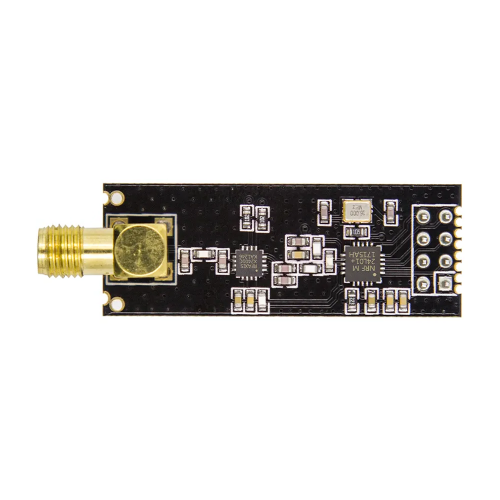

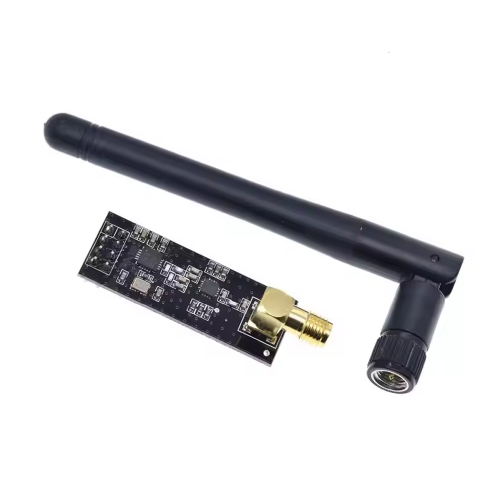

- 아두이노 RF통신 NRF24L01 with 안테나

이 제품은 2.4GHz ISM 대역을 사용하는 NRF24L01 기반 무선 RF 통신 모듈로,

아두이노와 SPI 통신을 통해 데이터를 무선으로 송수신할 수 있는 부품이다. 외장 안테나가 포함되어 기본형 대비 통신 거리가 향상되었으며,

센서 데이터 전송이나 원격 제어 등 아두이노 기반 무선 통신 프로젝트에 활용할 수 있다.

- MuitiCwiver하드웨어가6개의 수신기 모듈을 제공

- 링크 계층은 소프트웨어 디자인을 단순하게 만듬

- 2Mbit/s는 높은 질의VoIP를 가능하게 함

- 2Mbit/s 1Mbit/s 250Kbit/s 3가지 옵션의 전송방법

- +/- 60 ppm크리스탈

- 안테나 연결 장소에서 외부 인덕터가 필요

- 5V입력 전압

- 외부 레벨의 전송기가 필요 없음

- 개선된 쇼크 버스트와UART는 낮은 비용으로 쉬운 연결이 가능

- MCU는 외부 레벨 전압이 필요 없음

- 20핀의4x4mm QFN

- 2Mbit/s의 최대 흐름 전류로12.5mA

- 2Mbit/s is 11mA, 2Mbit/s는 낮은 평균의 전류

- 파워 소비는400mA의 파워다운 모드

- 32uA의 이상적인 모드로 파워를 소비

- 빠른 변화와 그리고wake-up시간: 130us

- 전압 레귤레이터 포함

- 1.9V에서3.6V의 낮은 전압에서 동작

- 낮은 소음

[수신부]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

#include

#include "nRF24L01.h"

#include "RF24.h"

#define CE_PIN 9

#define CSN_PIN 10

int joystick[2];

RF24 radio(CE_PIN, CSN_PIN);

const uint64_t pipe = 0xE8E8F0F0E1LL;

void setup(void) // 초기화

{

Serial.begin(9600);

radio.begin();

radio.setPALevel(RF24_PA_MIN); // LOW, MAX

radio.openReadingPipe(1,pipe);

radio.startListening();

}

void loop(void) // 무한루프

{

if ( radio.available() )

{

radio.read( joystick, sizeof(joystick) );

Serial.print(joystick[0]);

Serial.print(", ");

Serial.println(joystick[1]);

}

}
Colored by Color Scripter

cs

[발신부]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

#include

#include "nRF24L01.h"

#include "RF24.h"

#define CE_PIN 9

#define CSN_PIN 10

int joystick[2];

RF24 radio(CE_PIN, CSN_PIN);

const uint64_t pipe = 0xE8E8F0F0E1LL;

int x;

int y;

void setup(void) // 초기화

{

Serial.begin(9600);

radio.begin();

radio.setPALevel(RF24_PA_MIN); // LOW, MAX

radio.openWritingPipe(pipe);

x = 0;

y = 0;

}<span lang="EN-US" style="font-size: 11pt; color: windowtext; mso-bidi-font-size:</body></html>


Colored by Color Scripter

cs






 - 아두이노 RF통신 NRF24L01 with 안테나 * 1pcs
