아두이노 센서 TCS230 색상인식 C80

이 제품은 정전식 터치 IC(TTP223B)를 탑재하여, 인체의 접촉을 감지하고 디지털 신호를 출력하는 터치 센서 모듈이다.

낮은 전력으로 동작하며 응답속도가 빨라, 기존의 기계식 버튼을 대체하여 터치 인터페이스를 구현하는 다양한 프로젝트에 활용할 수 있다.

- 색상-주파수 변환: 감지된 빛의 색상을 그 강도에 비례하는 주파수를 가진 디지털 신호로 변환하여 출력한다.

- 프로그래밍 제어: S0/S1 핀으로 출력 주파수 스케일링을 선택하고, S2/S3 핀으로 감지할 광 다이오드 타입(R, G, B, Clear)을 선택할 수 있다.

- 간편한 인터페이스: 마이크로컨트롤러의 디지털 I/O 핀에 직접 연결하여 사용할 수 있는 TTL 인터페이스를 지원한다.

- 저전력 모드: 파워다운 기능을 지원하여 전력 소모를 최소화할 수 있다.

- 크기: 31mm x 24mm (일반적인 모듈 기준)

- 동작 전압: DC 3V ~ 5V

- 동작 전류: 약 15mA (LED 점등 시)

- 감지 거리: 약 10mm

- 출력 주파수: 12KHz, 120KHz, 600KHz (선택 가능)

- 크기 31.6 ~ 24.4mm

- 아두이노 센서 TCS230 색상인식 C80 * 1pcs

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
/*
TCS230 color recognition sensor
modified on 7 May 2019
by Mohammadreza Akbari @ Electropeak
https://electropeak.com/learn/

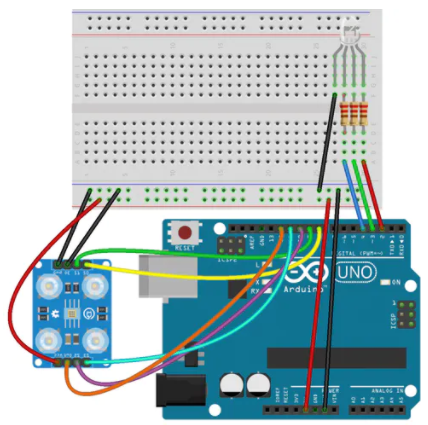

Color Sensor      Arduino
-----------      --------
VCC               5V
GND               GND
s0                8
s1                9
s2                10
s3                11
OUT               12
OE                GND
*/

const int s0 = 8;
const int s1 = 9;
const int s2 = 10;
const int s3 = 11;
const int out = 12;

// LED pins connected to Arduino
int redLed = 2;
int greenLed = 3;
int blueLed = 4;

// Variables
int red = 0;
int green = 0;
int blue = 0;

void color() {
  digitalWrite(s2, LOW);
  digitalWrite(s3, LOW);
  //count OUT, pRed, RED
  red = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);
  digitalWrite(s3, HIGH);
  //count OUT, pBLUE, BLUE
  blue = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);
  digitalWrite(s2, HIGH);
  //count OUT, pGreen, GREEN
  green = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);
}

void setup() {
  Serial.begin(9600);
  pinMode(s0, OUTPUT);
  pinMode(s1, OUTPUT);
  pinMode(s2, OUTPUT);
  pinMode(s3, OUTPUT);
  pinMode(out, INPUT);
  pinMode(redLed, OUTPUT);
  pinMode(greenLed, OUTPUT);
  pinMode(blueLed, OUTPUT);
  digitalWrite(s0, HIGH);
  digitalWrite(s1, HIGH);
}

void loop() {
  color();
  Serial.print("R Intensity:");
  Serial.print(red, DEC);
  Serial.print(" G Intensity: ");
  Serial.print(green, DEC);
  Serial.print(" B Intensity : ");
  Serial.print(blue, DEC);
  //Serial.println();
  if (red < blue && red < green && red < 20) {
    Serial.println(" - (Red Color)");
    digitalWrite(redLed, HIGH); // Turn RED LED ON
    digitalWrite(greenLed, LOW);
    digitalWrite(blueLed, LOW);
  } else if (blue < red && blue < green) {
    Serial.println(" - (Blue Color)");
    digitalWrite(redLed, LOW);
    digitalWrite(greenLed, LOW);
    digitalWrite(blueLed, HIGH); // Turn BLUE LED ON
  } else if (green < red && green < blue) {
    Serial.println(" - (Green Color)");
    digitalWrite(redLed, LOW);
    digitalWrite(greenLed, HIGH); // Turn GREEN LED ON
    digitalWrite(blueLed, LOW);
  } else {
    Serial.println();
  }
  delay(300);
  digitalWrite(redLed, LOW);
  digitalWrite(greenLed, LOW);
  digitalWrite(blueLed, LOW);
}

Colored by Color Scripter
cs
